在砂石骨料需求持续攀升的今天，干法制砂凭借其节水环保、不受水源限制等优势，已成为替代传统湿法制砂的主流趋势。一套科学设计的干法制砂楼不仅能保证成品砂品质稳定，更能显著提升生产效率、降低综合运营成本。本文将从工艺布局、设备选型、环保设计等核心维度，详解干法制砂楼的设计要点。

设计前期：原料特性决定工艺方向

干法制砂楼设计的首要前提是原料特性分析，不同岩性的物料需要匹配差异化的工艺方案：

花岗岩、玄武岩等硬岩：这类物料莫氏硬度多在 6-7 级，破碎难度大且易产生针片状颗粒，需配置颚破 + 圆锥破的二级破碎环节，制砂机宜选用冲击式制砂机并匹配高耐磨配件。

石灰岩、白云岩等中硬岩：硬度通常在 3-5 级，可采用颚破 + 反击破的组合，制砂机选择冲击式或锤式均可，成品粒形更易控制。

鹅卵石、河卵石：虽硬度较高但质地均匀，破碎环节可简化为颚破 + 制砂机的两段式工艺，重点强化制砂机的石打石破碎腔设计。

核心工艺布局：遵循 "多破少磨" 原则

科学的工艺布局应实现 "破碎效率最大化、成品砂级配最优化"，典型的干法制砂楼工艺链包括：

1. 粗碎环节原料经振动筛除土后进入颚式破碎机，破碎至≤50mm 的粒径。设计要点在于进料口尺寸与原料最大粒径的匹配度（建议按 1.2-1.5 倍设计），并配置过载保护装置防止铁块等硬物损伤设备。

2. 中细碎环节根据原料硬度选择圆锥破或反击破，将物料破碎至≤15mm。此环节需控制破碎产品的粒形，反击破的板锤间隙应可通过液压系统动态调节，圆锥破则需匹配合适的破碎腔型。

3. 制砂整形环节这是决定成品砂品质的核心环节，冲击式制砂机的转速、叶轮直径、破碎腔型需根据目标成品粒度配置。对于要求严格的机制砂（如 C60 以上混凝土用砂），建议采用 "立轴冲击破 + 整形机" 的双机组合，使针片状含量控制在 5% 以内。

4. 筛分分级环节采用多层圆振动筛实现成品砂的分级，通常设置 3-4 层筛网，分别产出 0-3mm、3-5mm、5-10mm 等规格。筛网材质建议选用聚氨酯，其耐磨性是普通钢丝网的 3-5 倍，同时需设计便捷的筛网更换机构。

5. 石粉分离系统干法制砂的关键创新点，通过选粉机控制成品砂中的石粉含量（一般混凝土用砂控制在 3%-7%）。选粉机的风量、风速需与砂的粒径分布匹配。

设备选型：匹配产能与品质需求

设备选型需遵循 "产能匹配、负荷均衡" 原则，避免因某一环节设备能力不足导致的生产瓶颈：

产能计算：按目标年产量倒推小时产能（考虑 300 天年工作日，每天 10 小时有效工作时间），并预留 10%-15% 的富余量。例如年产能 30 万吨的制砂楼，小时产能应不低于 100 吨。

核心设备参数：冲击式制砂机的处理能力与叶轮转速、进料粒度正相关，选型时需参考厂家提供的性能曲线；选粉机的处理量应比制砂机大 20%，确保石粉分离充分。

辅助设备配置：皮带输送机的带速建议控制在 1.2-1.8m/s，倾角不超过 18°；斗式提升机应选用离心式卸料，避免物料撒落；空气压缩机的排气量需满足所有气动设备的同时工作需求。

环保设计：满足绿色生产标准

干法制砂楼的环保性能直接决定项目能否通过审批及长期运营成本，重点关注以下方面：

粉尘控制：全系统采用负压收尘设计，在破碎、筛分、转运等环节设置密闭罩，配套高效脉冲袋式除尘器（过滤效率≥99.9%），确保排放浓度≤10mg/m3。

噪声治理：对破碎机、风机等设备设置减振基础，进出风口安装消声器，车间采用隔声墙体（隔声量≥30dB），使厂界噪声符合《工业企业厂界环境噪声排放标准》。

石粉回收利用：通过专用收集系统将分离出的石粉进行分级，粗石粉可用于制砖或路基材料，细石粉可作为水泥混合材，实现固废零排放。

智能化配置：提升管理效率

现代干法制砂楼应具备智能化管控能力：

中央控制系统：采用 PLC 控制系统实现设备联动、参数调节、故障报警等功能，配备工业触摸屏和远程监控接口。

在线检测系统：实时监测成品砂的粒度分布、石粉含量、含水率等关键指标，数据异常时自动调整生产参数。

能耗管理系统：对主要设备的用电量、油耗进行统计分析，优化生产调度以降低单位能耗。

布局设计：兼顾效率与安全

车间布局需考虑物料流向的顺畅性和操作维护的便利性：

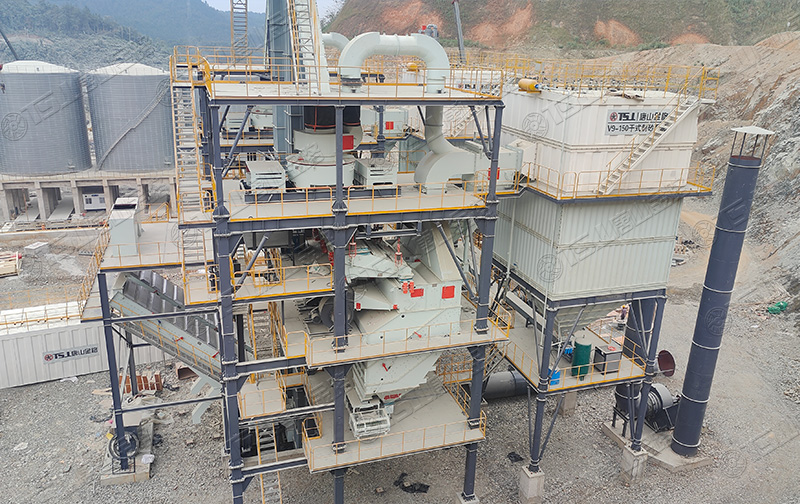

垂直布局：采用多层钢结构框架，按工艺顺序从上至下布置设备，减少物料提升次数，降低能耗。

通道设计：预留足够宽度的检修通道（≥1.2m）和设备安装空间，关键设备上方设置起吊装置。

安全防护：旋转部件设置防护罩，高空平台安装护栏（高度≥1.2m），楼梯坡度不超过 45°。

结语

干法制砂楼的设计是一项系统工程，需在原料特性、工艺路线、设备性能、环保要求之间找到最佳平衡点。科学合理的设计方案不仅能保证成品砂达到 GB/T 14684-2022《建设用砂》标准，更能实现长期稳定运行。建议选择具有丰富案例经验的设计单位，结合项目实际需求定制方案，为后续生产奠定坚实基础。
